Project Name [edit]
[edit]
I. Project Description
Proiectul consta in crearea unui pian digital, pe o placuta cu PIC, la care vom atasa 8 clape/butoane (o gama). Aceasta comunica cu buzzerul de pe placa EV/Z3 generand sunetele in functie de ce tasta apasam.
II. Project Requirements
Pentru a implementa proiectul ne-am folosit cunostintele dobandite in cadrul laboratorului de SMP, atat hardware cat si software.
Hardware
Trebuie sa conectam cele 8 butoane cu reziste de 100 k ohm la pinii PIC-ului (RA0,RA1,RA2...). Pentru ca PIC-ul sa poata procesa semnalele primite sau trimise prin portul serial avem nevoie de un circuit integrat pe care le converteste in semnale compatibile, in cazul nostru am ales MAX232.
Pentru a alimenta placuta la 5 V avem nevoie de un stabilizator de tensiune, care reduce voltajul primit direct de la sursa in 5 V.
SOFTWARE
Pentru partea software, avem nevoie de a comunica cu placuta EV/Z3, ce primeste un octet (8 butoane), daca un bit din octet are valoarea 1 se transmite catre buzzer o frecventa aferenta butonului apasat (fiecare clapa are o frecventa specifica).
III. User Flow
Proiectul reprezinta baza minimala a unui pian digital, oferind user-ului punctul de plecare spre un proiect mai mare.
IV. Required components
Am folosit:
PIC16F628A
8 Butoane de contact
2 condensatori nepolarizati
5 condensatori polarizati
1 mufa USB tata, pentru alimentarea placii
MAX232
LM7805, stabilizator de tensiune
10 rezistente de 100 k ohmi
1 buton reset
conector DB9 tata

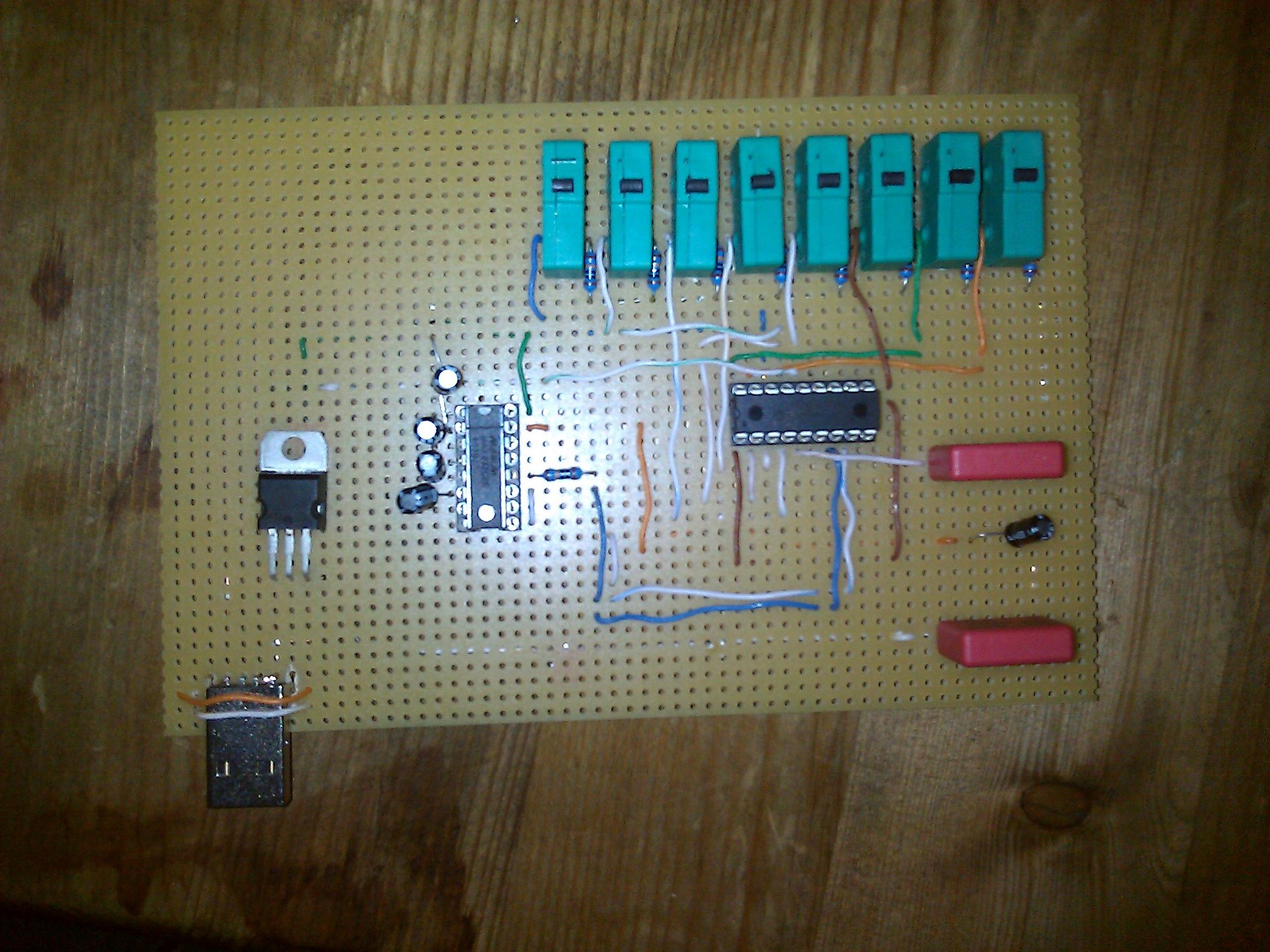

V. Hardware Design

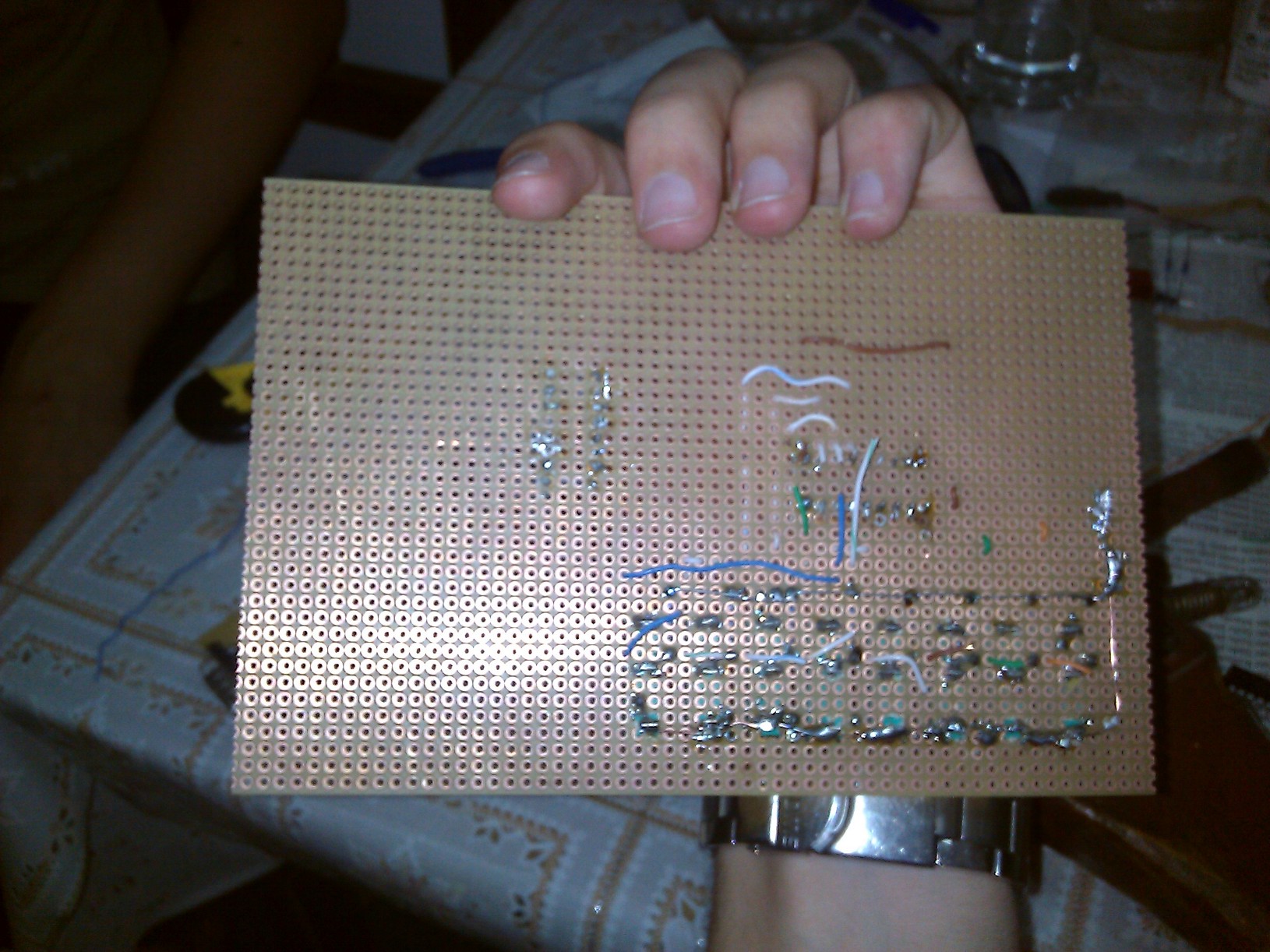

In mare parte am folosit schema din template in proteus, modificand insa pinii pentru cele 8 butoane. Am descoperit o ambiguitate in schema, legata de polaritatea condensatoarelor, din cauza careia a trebuit sa relipim placuta.
VI. Software Design
Pentru PIC am folosit proceduri care specifica frecventa si durata sunetului la apasarea butonului.
Fata de EV/Z3 folosim buzzer-ul de fiecare data cand se apasa un buton.
VII. Results
Din pacate, s-a simtit lipsa de experienta in electronica (si lipire, este prima oara cand punem mana pe un letcon), si programare pe placute, motivul pentru care proiectul este inca in stadiu de proiect.
VIII. Download
After you have presented your project at the laboratory (week 13-14) you will add all your sources here. Any hardware simulation used, code archive and so on.
IX. Status
-N/A
X. Personal Contribution
In mare parte am lucrat amndoi ajutandu-ne unul pe celalalt, dar mai amanuntit Irimia Vlad-hardware, Baltaretu Alexandru-software.
