PROIECT 2012
Proiectele realizate in cadrul Laboratorului de SMP 2012, Fiecare echipa are de completat in pagina WIKI corespunzatoare proiectului in cadrul tabelului de mai jos, in functie de grupa de care apartine La o grupa se poate implementa o singura data un proiect.
Lista cu proiectele disponibile o gasiti AICI.
Punctaj Proiect
-
2p Pagina Wiki in format HTML cu capitolele create - poze(diferite stadii ale proiectului) + schema hardware + listing software (microcontroller + OpenWatcom la Z3)
-
5p Functionalitate proiect - punctaj in functie de cerintele cerute/realizate
-
1p Calitatea proiectului - cat de organizati ati fost in realizarea acestuia, cod format frumos, optimizari etc...
-
2p Nota individuala - participarea voastra in proiect, raspunsul vostru la intrebarile laborantului la presentarea proiectului
Cerinte general valabile:
- Toate proiectele se vor integra software si/sau hardware cu placa EV/Z3. Pentru integrarea hardware se va folosi portul serial al placii EV/Z3
- Logica software de baza se va regasi pe placa EV/Z3 si va fi realizata în C + inline assembly folosind template-ul OpenWatcom de la laborator
- Pagina de wiki trebuie sa contina o descriere a ce a realizat fiecare student in cadrul proiectului
- Daca nu puneti pe site alta schema de proiectare hardware se va folosi cea cu PIC16F628A pusa la dispozitie
- Wiki-ul trebuie updat ca sa vad stadii intermediare ale proiectului
Elemente de electronica
-
Pentru a vedea/comanda un pret estimativ a componentelor va propun www.conexelectronic.ro . Gasiti si alte magazine pe Maica Domnului.
-
Letconul ar trebui sa aiba cam 40W , nu mai mult de 60 oricum , iar fludorul la 1mm-1.5mm. Sa aveti si un voltmetru cu voi.
-
Va recomand inainte sa alegeti proiectul sa cititi cateva elemente de electronica de AICI.
2012_332AC_P6
Wiki error: Section name cannot be repeated ' '
Table of contents
2. [edit]
2.2.1. Theacher Proposal
2.2.2. - placa de PIC -- led 12V
2.2.3. - placa de Z3 trimite prin seriala intensitatea ledului.
2.2.5. - buton de +/- pentru intensitate - tot pe placa Z3.
2.3. III. User Flow
2.5. V. Hardware Design
2.6. VI. Software Design
2.7. VII. Results
2.8. VIII. Download
Project Name [edit]
[edit]
I. Project Description

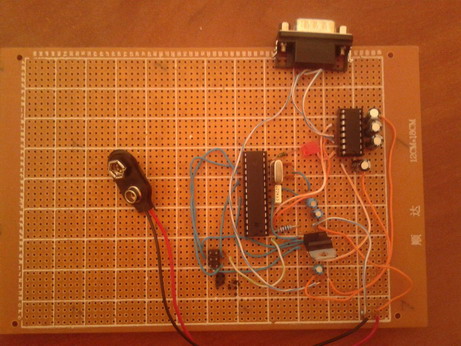

Proiectul nostru are la baza placa de uz didactic EV/Z3. Aceasta comunica prin intermediul interfetei seriale RS232 cu placa dezvoltata. Cu ajutorul unui microcontroller ATMega88 ajustarea intensitatii luminoase a ledului cu ajutorul tastelor =>/<= de pe tastatura EV/Z3 dar si oprirea transmisiei cu ajutorul butonului 0, aceasta ducand implicit la stingerea diodei-led.
II. Project Requirements
Theacher Proposal
- placa de PIC -- led 12V
- placa de Z3 trimite prin seriala intensitatea ledului.
- Soft: program de iluminat configurabil de la tastatura ( gen cum lumineaza ledul timp de x secunde)
- buton de +/- pentru intensitate - tot pe placa Z3.
III. User Flow
Cu ajutorul interfetei seriale RS232 placa dezvoltata comunica cu placa educationala EV/Z3. Utilizatorul placii poate trimite ledului aflat pe circuit 3 trepte de intensitate cu ajutorul sagetilor aflate pe tastatura ev/z3. Totodata de pe tastatura putem comanda oprirea transmisiei cu ajutorul tastei 0.
IV. Required components
-Microcontroller ATMega88
-circuit integrat MAX232 care converteste semnalul de la interfata seriala RS 232
-interfata seriala RS232
-regulator de tensiune 5V
- rezistente( 10k, 470 ohmi ) si condensatoare(4x1uF, 2x22pF, 3x10pF, 1x100nF )
-led
-cristal de cuart 20mhz
-conexiune de alimentare
-baterie 9V
-fir conector
V. Hardware Design
VI. Software Design
VII. Results
Data about the final project implementation. Includes screenshots, movies, comments about your project in action.
VIII. Download
X. Personal Contribution
In case 2 or more students were involved, this section will contain what each student has done for the project. You will be asked when presenting project and graded individually on this.
