Joc De Lumini

Project Description

Vom crea o matrice de 6*5 leduri de 2 culori(verde si rosu),aceste leduri sunt de putere mica si nu necestita amplificarea curentrului de iesire la porturile microcontrollerului.Jocurile de lumini vor fi create prin alternante ale valorii iesiri porturilor(secvente binare) in anumita ordine,de asemenea se poate modifica frecventa iesirii asigurand fie un joc mai lent fie un joc mai rapid.

Project Requirements

O placuta ce contine un microcontroler Pic16F628A,de 8 biti ,RISC,20 Mhz,128 biti Eprom,224 RAM pe arhitectura Harvard(14 Bit word).Util pentru performanta ridicata fata de dimensiue si pentru faptul ca instructiunile codului pot fi "arhivate".
MAX232N-pentru a face interfata seriala cu placuta Z3 ,cel de-al doilea conector RS-232 se va interfata direct cu porturile microcontrolerului si va fi folosit pentru programarea acestuia.
Circuit de alimentare ce va asigura CC in jurul valorii de 5 V(~4,8v valore reala)
Rezistentele pentru diode,RS-232,butonul de reset al microcontrolerului,condensatoare polarizate si nepolarizate,etc..
Prescaler(un rezonator(Q20),conectat la 2 condensatoare nepolarizate in paralel)
Matricea de diode
Program simplu de interfatare (in Z3)
Programul asambler din microcontroler(in PIC)

Instructiuni de utilizare-user friendly

Instalare:

-conectati serialul de sus la calculator(pt a reprograma jocurile daca vreti).

-cel de jos se va conecta la cel al placutei Z3.

-circuitul se alimenteaza de la o sursa de 15-18 V (ideal 12 volti).

Pentru a selecta jocul apasati pe butoanele tastaturii(din pacate aceste butoane au un caracter random adica pe placute diferite se comporta diferit(alte butoane activeaza jocul )): (4) pentru joc 1 (7) pentru joc 2 si (C) pentru joc 3.

In timpul functionarii pe afisajul LCD al placutei Z3 se va afisa jocul si codul transmis pe seriala.

Butonul reset de pe placuta PIC va reseta jocul,astfel poate fi trimisa alta comanda de pe tastatura.

Required components

Componentele pe care le-am folosit:

1.Microcontrolerul:PIC16F628A

2.Interfata cu seeial:MAX 232N

3.Stabilizator de tensuine:LM7805

4.Rezistente de diferite valori 6*330 ohm(pentru diode) ,rezistenta de 1k la circuitul de alimentare 3*100k , 3*4.2k(pemtru seriala de programare).

5.Condensatori de diferite valori 1*0.1uf(100pf) la circuitul de alimentare 4*1 uf(pt MAX),2*47 pf 2*22pf pt quartz.

6.2 mufe seriale MAMA RS232,cabluri mama-tata,un buton pt reset.

7.15 diode verzi si 15 rosii de mica putere.

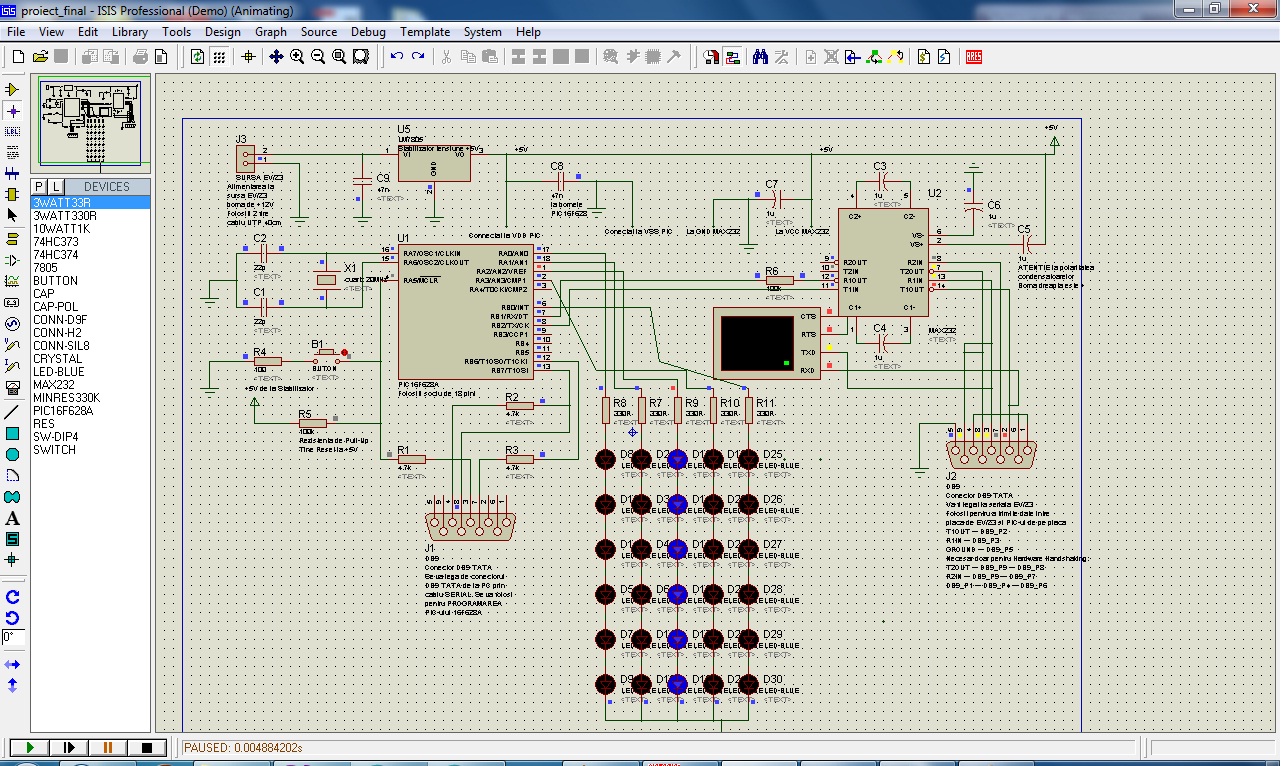

figura 1:Schema proteus cu diodele conectate(close-up pe microcontroler)

poza_01 arata cum merge program .asm simplu

figura 2:schema proteus cu diodele conectate(close-up diode)

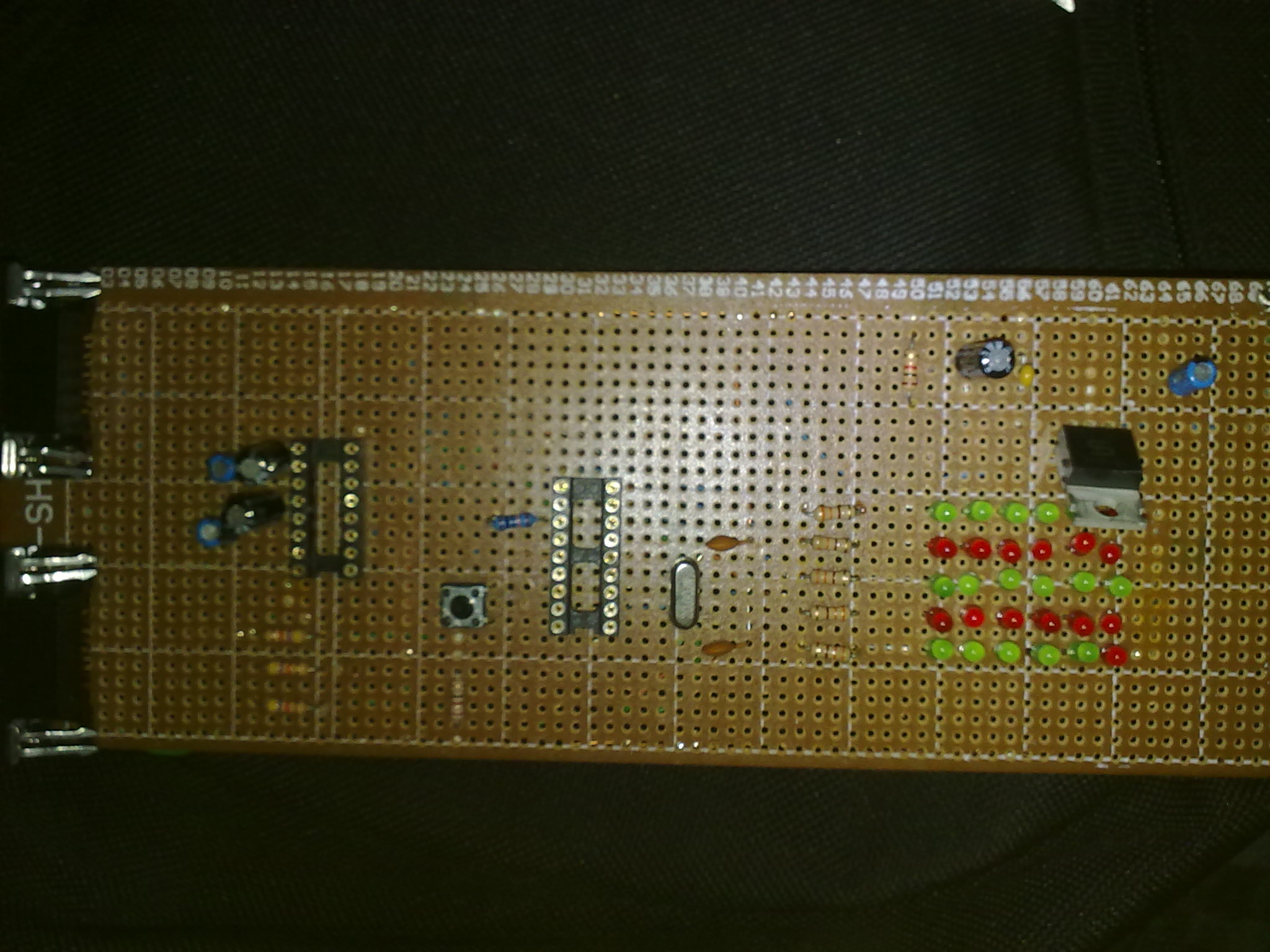

figura 3 : placuta fata

placa mica

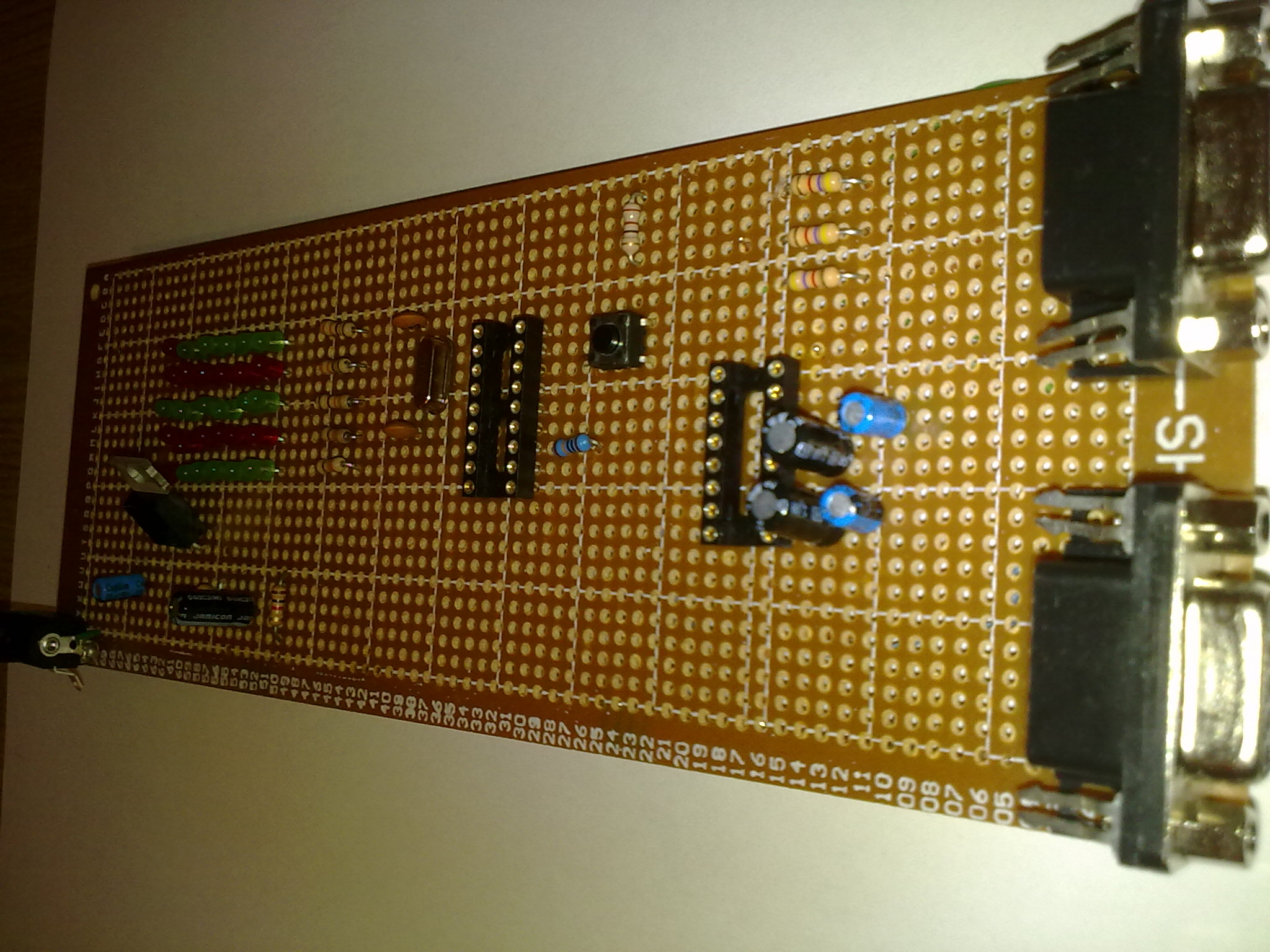

figura 4 :placuta fata close-up diode

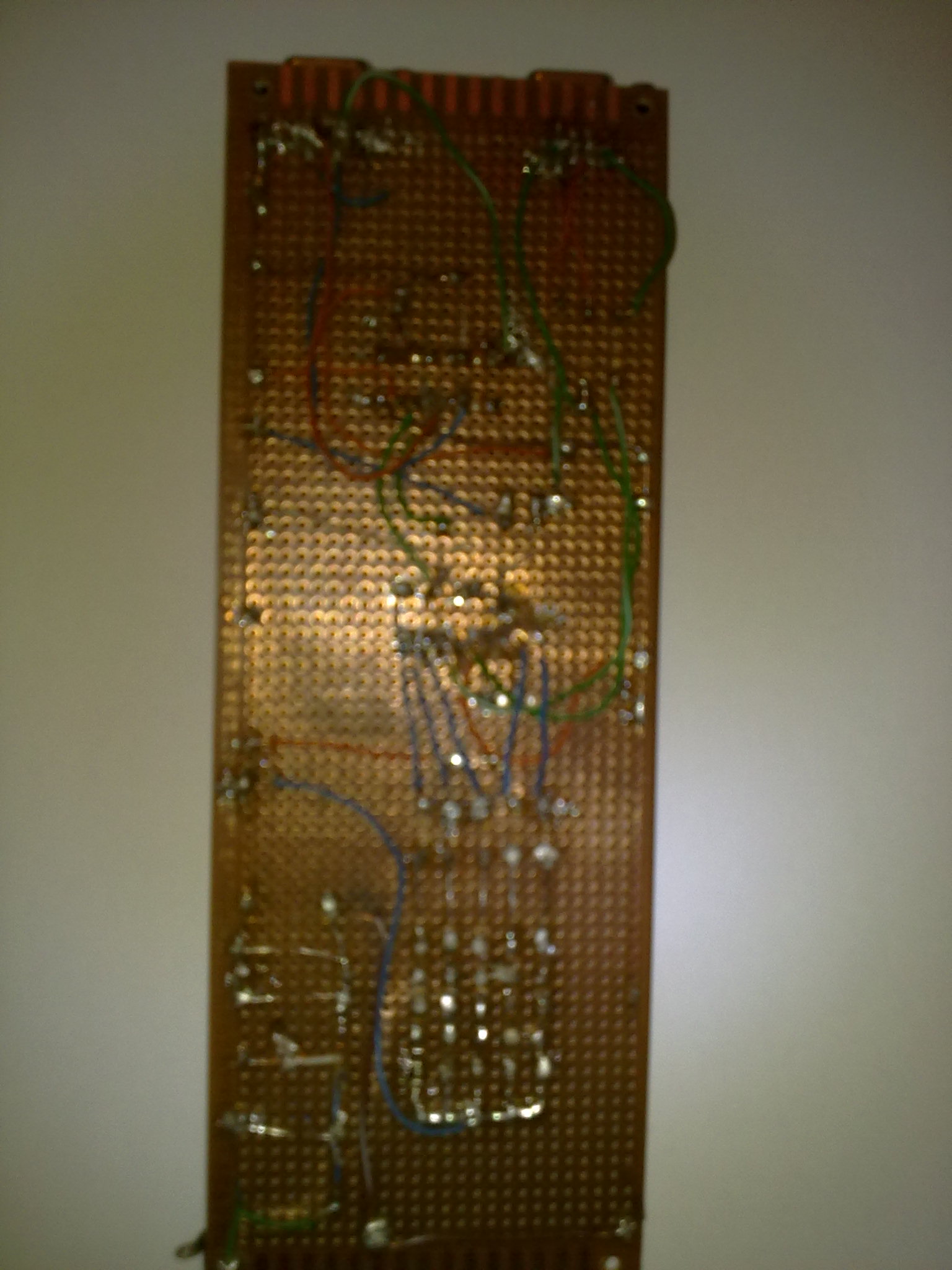

figura 5 :placuta spate

spatele placa mica

Instructiuni folosite pentru a crea interfata pe Z3 si ideea de baza:

-placuta Z3 dupa ce va afisa mesajul de intorducere,in functie de tasta apasata se va trimite un cod de 3 caractere numerice catre pic in functie de acele caractere .PIC-ul va alege jocul corect,pt a implementa asa ceva folosim variabila key care preia de la tastatura data corecta o scrie intr-un sir constant de caractere de lungime 3 si o trimite mai departe pe seriala .Pt a evita confuzia(functionalitatea suplimentara de la tema 4) pe ecran se va afisa numarul jocului si codul trimis.

-serialread(port,nume_var,lungime)-citeste date trimise pe port

-serialwrite(port,nume_var,lungime)-scrie un numar de caractere pe un port ales

Software Design

Descrierea codului aplicaţiei din punct de vedere software. Va include listing despre partea importanta a codului, algoritmi folositi. In caz ca folositi si un uC la placa secundara

codul pentru aceia. Se va adauga si modalitatea de compilare, ce IDE(Proteus, AVR Studio, Open Watcom) ati folosit in compilare
