PROIECTE 2011

Proiectele realizate in cadrul Laboratorului de SMP, 2011, le gasiti mai jos, Fiecare echipa are de completat in pagina WIKI corespunzatoare proiectului sau capitolele existente.

Punctaj Proiect

2p Pagina Wiki in format HTML cu capitolele create - poze(diferite stadii ale proiectului) + schema hardware + listing software (microcontroller + OpenWatcom la Z3)
5p Functionalitate proiect - punctaj in functie de cerintele cerute/realizate
1p Calitatea proiectului - cat de organizati ati fost in realizarea acestuia, cod format frumos, optimizari etc...
2p Nota individuala - participarea voastra in proiect, raspunsul vostru la intrebarile laborantului la presentarea proiectului

Cerinte general valabile:

Toate proiectele se vor integra software si/sau hardware cu placa EV/Z3. Pentru integrarea hardware se va folosi portul serial al placii EV/Z3
Logica software de baza se va regasi pe placa EV/Z3 si va fi realizata în C + inline assembly folosind template-ul OpenWatcom de la laborator
Pagina de wiki trebuie sa contina o descriere a ce a realizat fiecare student in cadrul proiectului
Daca nu puneti pe site alta schema de proiectare hardware se va folosi cea cu PIC16F628A pusa la dispozitie
Wiki-ul trebuie updat ca sa vad stadii intermediare ale proiectului

Elemente de electronica

Pentru a vedea/comanda un pret estimativ a componentelor va propun www.conexelectronic.ro . Mi-a fost recomandat si mie de ceilalti laboranti.
Pentru conectarea la porturile de I/O trebuie sa izolati galvanic folosind optocuploare, ex LTV817 - puteti sa cautati pe site, si rezistente sa limiteze curentul maxim la 5mA U=R*I si trebuie avut in vedere ca rezistentele sa reziste la puterea la care e proiectat circuitul P=U*I...
Pentru alte elemente elecronice puteti folosi diode 1N4007, tranzistori BD139/140 de putere mare. Binenteles ca nu sunteti limitati la folosirea acestora, e doar o propunere.
Letconul ar trebui sa aiba cam 40W , nu mai mult de 60 oricum , iar fludorul la 1mm-1.5mm. Sa aveti si un voltmetru cu voi.
Va recomand inainte sa alegeti proiectul sa cititi cateva elemente de electronica de AICI.

2011_P16

Table of contents

1. Results [edit]

2. Download [edit]

Calculator de buzunar

Project Description

Pentru proiect avem de implementat un calculator cu ajutor placii Z3. Calculatorul va implementa urmatoarele operatii:

adunare, scadere, inmultire, impartire, modulo
sinus, cosinus
logaritm in baza 2 si in baza 10

Project Requirements

Trebuie sa emulati Calculatorul din Windows.

Operatii: + - * / % intreaga

logaritm - intreg (baza 2 10)

cos sin

La logaritm ma intereseaza ce algoritm folositi. La cos/sin folositi tabele de cosinus si sinus (atentie la memoria maxima folosita - << 32-8KB)

User Flow

Se incarca programul ce se vrea rulat cu metoda binecunoscuta de la laborator apoi facem pasii Go->0800-0000->CHG/RET si va incepe executia programului.

Datorita insuficientei de butoane avute la dispozitie vom face implementarea operatiilor +,-,/,*,% intr-un program iar in altul operatiile sin, cos, log2, log10;

Din aceasta clipa utilizatorul poate folosi oricare din functiile implementate in programul respectiv.

Implementarea butoanelor:

Pentru program:

0->9 tastele numerice;

A-> '+' ;

B-> '-' ;

C-> '*' ;

D-> '/' ;

E-> '%' ;

F-> 'CE';

arrow-right-> 'sin';

arrow-left-> 'cos';

CHG/RET-> "=" ;

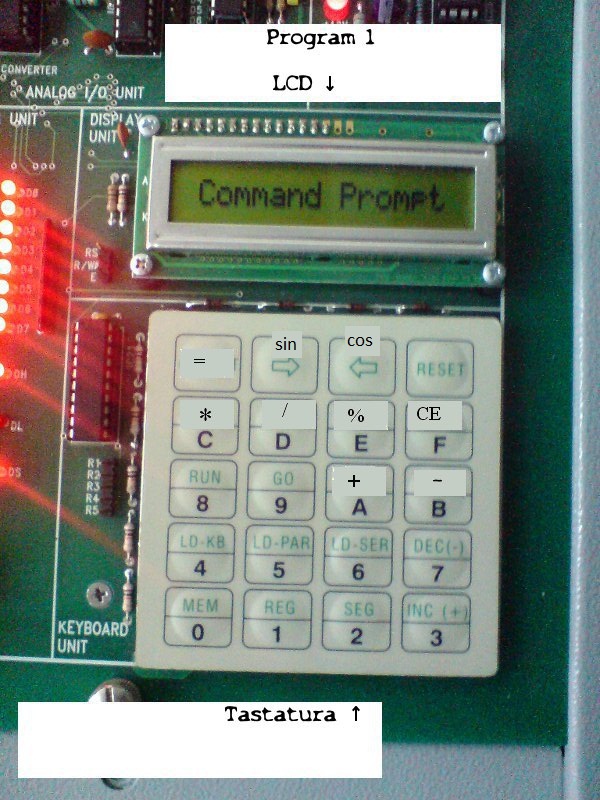

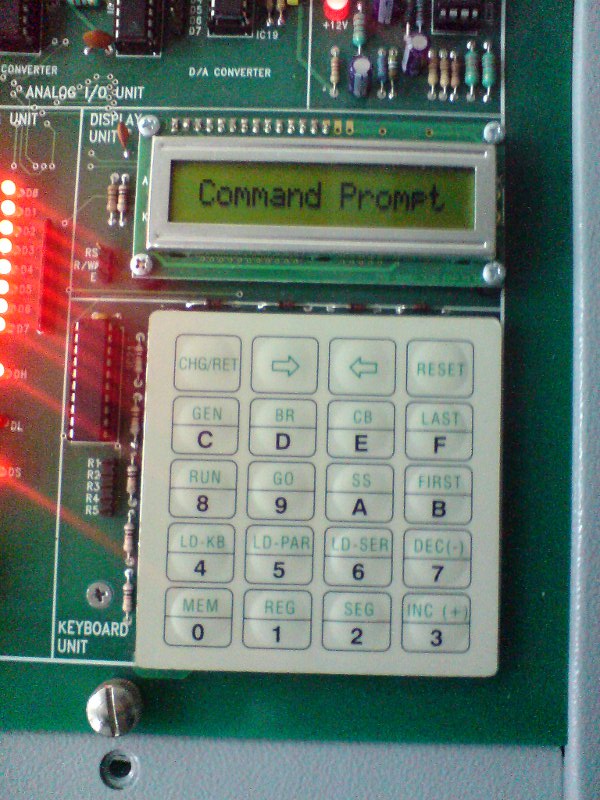

Tastatura avuta la dispozitie si displayul LCD :

Required components

Implementarea tastelor pentru Program1:

Din platform_io.h am folosit functia ReadKey pentru citirea inputurilor is DisplayString pentru afisarea datelor prelucrate.

Software Design

In primul rand a trebuit sa construim o metoda care va atribui fiecarei tasta valoarea inscriptionata pe ea (atribuirea facuta de producator e cel putin defectuoasa) si anume metoda convert();

char convert(int key){
static char cod[19]={'0','2','4','6','8','A','C','E','c','l','1','3','5','7','9','B','D','F','r'};
return cod[key];
}

Programul este bazat in jurul unui switch-case care evalueaza daca tastei apasate ii corespunde o operatie sau nu; in caz ca e adevarat se va efectua operatia respectiva in caz ca nu automat s-a introdus un numar care va fi salvat, aceasta fiind optiunea default:

switch(c)
{
case 'A' : { operatie='p'; nr1=nr2; nr2=0; break;}
case 'B' : { operatie='m'; nr1=nr2; nr2=0; break;}
case 'C' : { operatie='i'; nr1=nr2; nr2=0; break;}
case 'D' : { operatie='d'; nr1=nr2; nr2=0; break;}
case 'E' : { operatie='r'; nr1=nr2; nr2=0; break;}
case 'F' :{nr2=0;nr1=0;break;}
case 'r' :{s=sin[nr2];nr2=0;i=1;break;}
case 'l' :{s=sin[90-nr2];nr2=0;i=1; break;}
case 'c' : {switch (operatie)
{
case 'p': {nr2=nr2+nr1;break;}
case 'm': {nr2=nr1-nr2;break;}
case 'd': {nr2=nr1/nr2;break;}
case 'r': {nr2=nr1%nr2;break;}
case 'i': {nr2=nr1*nr2;break;}
}break;}
default :{
nr2=nr2*10 + (c-'0');
}

}

c-> inputul de la tastatura;

Daca tasta apasata nu corespunde unei operatii se va memora char-ul/-ile introdus/e de la tastatura intr-un integer ca apoi va fi afisat folosind metoda afisare() -care este secreta din motive de spionaj industrial;

La fel s-a procedat si la Programul 2 cu observatia ca pentru functiile sin si cos s-a folosit un vector de valori,

sin(x) returnand valoarea de pe pozitia lui x si cos(x)=sin(90-x) - nice and simple :D.
